MEK AOI Modular

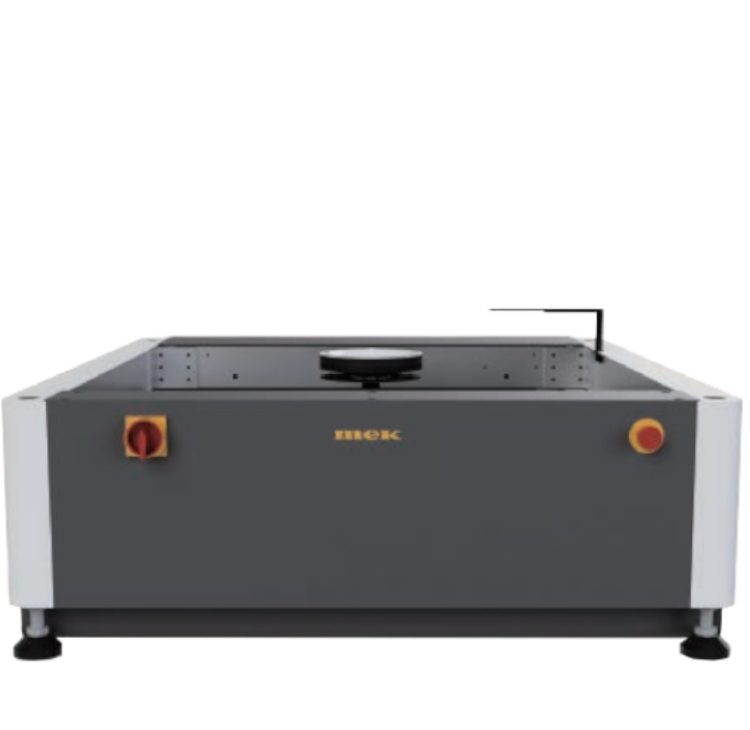

SpectorBOX AOI modular para inspección de soldadura por ola y selectiva

SpectorBOX Solución Modular AOI THT

  • Diseñada para la inspección de soldadura THT de placas soldadas por ola, selectiva, robótica, láser y a mano
  • Detección de anomalías en puentes, bolas y materiales extraños
  • Inspección de componentes con altas posibilidades de holgura
  • Concepto de módulo fácilmente intercambiable y reparable
  • Adecuado para inspección de la parte superior, inferior o superior+inferior
  • Se integra perfectamente con sistemas de transporte personalizados para realizar inspecciones eficaces dentro de los bastidores de soldadura
  • Adoptado por muchos integradores en complejas líneas de producción THT
  • Complementa el VeriSpector de Mek para guía e inspección manual de ensamblaje
  • Se conecta al sistema Catch de Mek para el manejo de datos de inspección para reparación, SPC, monitorización y comunicación MES
  • El sistema Catch funciona con la plataforma Win11. Gestionado por divisiones de TI fuera de la planta de producción

La plataforma AOI modular SpectorBOX de Mek está diseñada por expertos para inspeccionar la soldadura por ola y selectiva tanto en componentes de agujero pasante (THT) como de montaje superficial (SMT) en placas de circuito impreso (PCB). Se integra a la perfección con los sistemas transportadores, lo que permite realizar inspecciones eficaces dentro de los bastidores de soldadura.

En las líneas de montaje THT, donde las soluciones a medida y los sistemas de manipulación para productos dedicados son la norma, las máquinas AOI SMT estándar se quedan cortas debido al tamaño, peso, espacio libre y condiciones ambientales. La plataforma modular de Mek ofrece una solución personalizable, haciéndola adaptable a su entorno de producción único. Muchos integradores ya han incorporado con éxito la AOI modular de Mek en complejas líneas de producción THT.

El Mek SpectorBOX AOI es totalmente compatible con el Software Mek EZPro que automatiza la programación de la máquina AOI, haciéndola fácil e independiente del usuario.

Complementando el SpectorBOX está el Mek VeriSpector AOI, que proporciona guía de montaje manual e inspección, creando una solución completa de inspección THT para todo el proceso de montaje. El sistema Catch de Mek agiliza la transferencia de datos de inspección para la reparación, el control estadístico de procesos (SPC), la supervisión y la comunicación con los sistemas de ejecución de fabricación (MES), gestionados por los departamentos de TI más allá de la planta de producción.

SpectorBOX J Series:

AOI modular versátil con 9 cámaras y CCI
SpectorBOX modular THT AOI
  • AOI modular THT SpectorBOX
  • Algoritmos de inspección de alta profundidad probados con tasas mínimas de falsas llamadas
  • La determinación del perfil de menisco se adapta a diversas formas de uniones soldadas THT y pines
  • Modelos disponibles con 8 cámaras laterales para inspección y revisión de defectos
  • Inspección de verificación de altura mediante cámaras laterales
  • Visualización de defectos con vistas microscópicas de 9 ángulos (hasta 50 aumentos) que reducen los fallos de juicio del operario
  • Los sistemas de 9 cámaras eliminan la manipulación manual de PCB y la clasificación posterior mediante microscopios
  • Varias opciones de espacio libre de hasta 60 mm (para soldadura) y 130 mm para componentes
  • Modelo de inspección de revestimiento conforme (CCI) disponible
  • Eje Z de 80 mm para inspeccionar a diferentes alturas

La serie SpectorBOX destaca por sus algoritmos de inspección, famosos por su capacidad para proporcionar una gran profundidad de inspección manteniendo al mínimo los índices de falsas llamadas. Los sistemas AOI tradicionales a menudo tienen dificultades con una amplia gama de formas de juntas de soldadura THT, formas de pines y características de reflexión mixtas, a pesar de utilizar tecnología 3D. Los algoritmos únicos de Mek han convencido a numerosas plantas para invertir en sistemas Mek THT AOI.

La serie SpectorBOX J está equipada con hasta nueve cámaras, que comprenden una cámara superior y ocho cámaras laterales. Estas cámaras sirven tanto para la inspección como para la revisión de defectos. Los errores del operario se reducen gracias a una visualización de defectos que ofrece vistas microscópicas simultáneas de nueve ángulos de cada problema identificado, con aumentos de hasta 50x (de abajo arriba) o 7x (de arriba abajo). Esto elimina la necesidad de manipulación manual de PCB y reduce significativamente la carga de trabajo posterior a la clasificación de defectos mediante microscopios.

Integración de SpectorBOX

Top and bottom automatic optical inspection

Para aquellos que no quieren renunciar a la inspección, se pueden combinar dos sistemas AOI modulares SpectorBOX para la inspección simultánea Bottom-Up y Top-Down con hasta 18 cámaras.

La AOI modular SpectorBOX puede ser integrada en su línea de producción por su proveedor local o insertada en una línea de producción existente utilizando una solución desarrollada por uno de nuestros socios. El bastidor principal Nutek es una solución AOI llave en mano que permite integrar fácilmente uno o dos sistemas AOI modulares SpectorBOX en la línea de producción.

El concepto modular permite las siguientes posiciones de inspección en líneas de soldadura THT:

  1. Transportador de alimentación: Top-Down para inspeccionar la correcta inserción de los componentes en la PCB
  2. Transportador de alimentación: Bottom-Up para inspeccionar las inserciones de pines antes de soldar o las juntas de soldadura después de soldar
  3. Transportador de retorno: De abajo hacia arriba para inspeccionar las juntas de soldadura en el transportador de retorno

Es posible una combinación de cualquiera de las dos anteriores.
