MEK Modulares 3D AOI
3D-Direkt-Volumenmessung von Lötstellen und Pinhöhen
SpectorBOX X1:
Modulares Full-3D-AOI mit hoher Lichtweite und hoher Geschwindigkeit
- Direkte volumetrische 3D-Messungen von Lötstellen
- Messungen der Pinhöhe
- Formanalyse von Lötstellen
- Press-Fit Durchdringungsprüfung
- Effektive Unterdrückung hochglänzender Lötstellenreflexionen zur Verbesserung der Wiederholbarkeit und Zuverlässigkeit
- Minimale Abschattungseffekte von hohen Bauteilen zur Verbesserung der Wiederholbarkeit und Zuverlässigkeit
- Hohe Durchsichtigkeit von über 150 mm (5,9″) auf der THT-Bauteilseite
- Hoher Abstand von über 100mm (3,9″) auf der THT-Lötseite für den Einsatz unter verschiedenen Fördersystemen
- 60mm Z-Achse für die Inspektion in verschiedenen Höhen
Die SpectorBOX X1 liefert direkte volumetrische Messungen von Lötstellen aus Selektiv-, Wellen-, Roboter-, Pin-in-Paste-Reflow- und Handlötanlagen. Dieses kompakte modulare 3D-AOI basiert auf Meks umfangreicher Erfahrung mit THT-Lötmessungen und bietet einen beeindruckend hohen Abstand von 150 mm (5,9″) und mehr auf der THT-Bauteilseite und über 100 mm (3,9″) auf der THT-Lötseite, was umfassende 3D-THT-Lötstellen- und Bauteilinspektionen ermöglicht.
Mit effektiver Schatten- und Reflexionsunterdrückung sowie hoher Wiederholgenauigkeit bei volumetrischen 3D-Messungen setzt die SpectorBOX X1 neue Maßstäbe in der Qualitätskontrolle – und das zu einem äußerst wettbewerbsfähigen Preis. Dank ihres kompakten Designs, der separaten Steuerbox und der E/A-Optionen lässt sie sich leicht in bestehende Fördersysteme integrieren.
HerunterladenSpectorBOX Modulare AOI THT Lösung
- Entwickelt für die THT-Lötprüfung von wellen-, selektiv-, roboter-, laser- und handgelöteten Leiterplatten
- Anomalieerkennung für Brücken, Kugeln und Fremdmaterial
- Bauteilinspektion mit hohen Abstandsmöglichkeiten
- Leicht austauschbares und wartbares Modulkonzept
- Geeignet für die Inspektion von oben, unten oder oben+ unten
- Gut integrierbar mit kundenspezifischen Fördersystemen für effiziente Inspektionen innerhalb von Lötrahmen
- Wird von vielen Integratoren in komplexe THT-Produktionslinien integriert
- Ergänzt den VeriSpector von Mek für die manuelle Montageführung und Inspektion
- Anbindung an Mek’s Catch-System zur Verarbeitung von Inspektionsdaten für Reparatur, SPC, Überwachung und MES-Kommunikation
- Das Catch-System läuft auf der Win11-Plattform. Wird von IT-Abteilungen außerhalb der Fabrikhalle verwaltet
Die modulare AOI-Plattform SpectorBOX von Mek wurde speziell für die Inspektion von Wellen- und Selektivlötungen bei THT- und SMT-Komponenten auf Leiterplatten (PCBs) entwickelt. Es lässt sich nahtlos in Fördersysteme integrieren und ermöglicht so effiziente Inspektionen innerhalb von Lötrahmen.
In THT-Montagelinien, wo kundenspezifische Lösungen und Handhabungssysteme für spezielle Produkte die Norm sind, sind Standard-SMT-AOI-Maschinen aufgrund von Größe, Gewicht, Freiraum und Umgebungsbedingungen unzureichend. Die modulare Plattform von Mek bietet eine anpassbare Lösung, die sich an Ihre individuelle Produktionsumgebung anpassen lässt. Viele Integratoren haben die modulare AOI von Mek bereits erfolgreich in komplexe THT-Produktionslinien integriert.
Ergänzt wird die SpectorBOX durch das Mek VeriSpector AOI, das eine manuelle Montageführung und -prüfung ermöglicht und damit eine umfassende THT-Prüflösung für den gesamten Montageprozess darstellt. Das Catch-System von Mek rationalisiert die Übertragung von Inspektionsdaten für die Reparatur, die statistische Prozesskontrolle (SPC), die Überwachung und die Kommunikation mit Manufacturing Execution Systems (MES), die von IT-Abteilungen außerhalb der Fabrikhalle verwaltet werden.
SpectorBOX-Integration
Für diejenigen, die bei der Inspektion keine Kompromisse eingehen wollen, können zwei SpectorBOX modulare AOI-Systeme für die gleichzeitige Bottom-Up- und Top-Down-Inspektion mit bis zu 18 Kameras kombiniert werden.

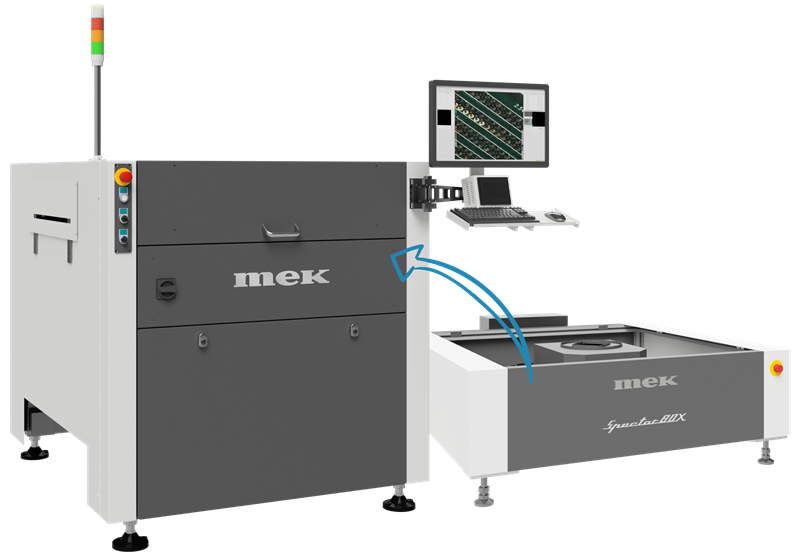

Die modulare SpectorBOX AOI kann von Ihrem lokalen Lieferanten in Ihre Produktionslinie integriert oder mit einer von einem unserer Partner entwickelten Lösung in eine bestehende Produktionslinie eingefügt werden. Der Fenix Mainframe ist eine schlüsselfertige AOI-Lösung, die eine einfache Integration von einem oder zwei modularen SpectorBOX-AOI-Systemen in die Produktionslinie ermöglicht.
Das modulare Konzept ermöglicht die folgenden Inspektionspositionen in THT-Lötlinien:
- Zuführungsförderer: Top-Down zur Inspektion des korrekten Einsetzens der Bauteile in die Leiterplatte
- Zuführungsförderer: Bottom-Up zur Inspektion von Pin-Inserts vor dem Löten oder von Lötstellen nach dem Löten
- Rücklauf-Förderer: Von unten nach oben, um die Lötstellen auf dem Rückführband zu prüfen
Eine Kombination von zwei der oben genannten Möglichkeiten ist möglich.
